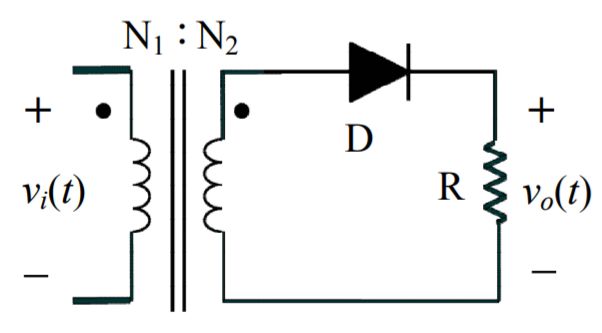

16 圖示半波整流電路之輸入信號 vi(t) = 20 sin(754t) 伏特及 N1：N2 = 2：1，變壓器與二極體均視為理想，關於輸出信號 vo(t)之頻率 fo、有效值電壓 Vo(rms)、平均值電壓 Vo(dc)、峰值電壓 Vo(p)等的約略值，下列敘述何者正確？
(A) fo = 754 Hz
(B) Vo(p) = 20 V
(C) Vo(rms) = 7.1 V
(D) Vo(dc) = 3.2 V
