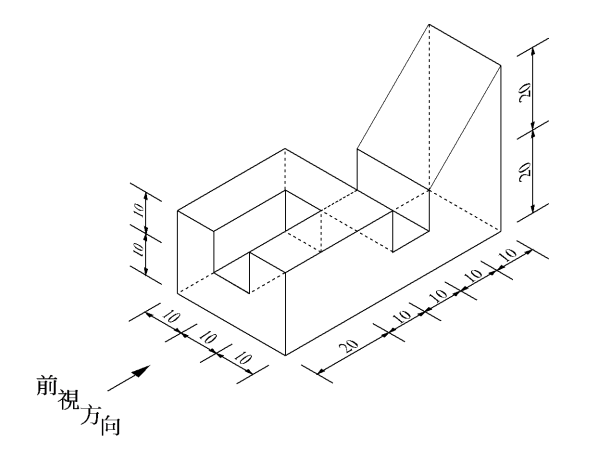

第二題：基礎圖學 (共一題，共 40 分 )(等角圖 8 分，三視圖 16 分，尺度標註 10 分，中文工程字 6 分，共 40 分)1. 主題說明：(1) 圖(六)是一物體的等角圖，請依圖(六)標示之尺度重新繪製該「等角圖」( 8 分)。(2) 請依正投影原理之第三角法及圖(六)標示之尺度，繪製該物體的三視圖( 16 分)。(3) 請於各視圖上依 CNS 製圖標準規範進行尺度標註(10 分)，並以中文工程字標示出各視圖的正確名稱(6 分)。2. 製圖規定：(1) 請於答案卷第二題欄內，依由左至右之順序，繪製該物體的「等角圖」及「三視圖」。(含所有虛線)(2) 請於各視圖上依 CNS 製圖標準規範進行尺度標註。(3) 請於三視圖下方，以中文工程字端整寫出各視圖名稱。(4) 所有作圖過程之輔助線請輕淡繪製並予以保留，避免因濃淡不分而造成讀圖之困難。3. 製圖要求：(1) 須以製圖工具繪製，不得徒手繪製，未用工具繪製者不予計分。(2) 請注意各種線條粗、中、細，及其色彩濃淡之區別，以適當表現繪圖之品質。(3) 請用鉛筆精密繪製，不須上墨，但應保持畫面之整潔。 圖(六) 單位：mm

參考答案
