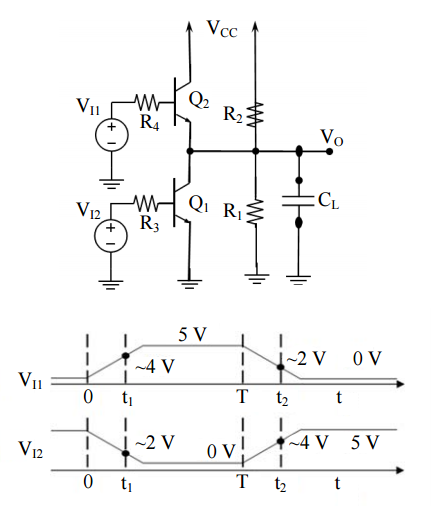

6 有一矽雙極性接面電晶體（Si-BJT）電路及輸入接腳 VI1、VI2 的電壓波形如下所示，VCC = 5 V，R1 = R2 = 1 kΩ，R3 = R4 = 100 Ω，CL = 5 μF，電晶體電流增益 βQ1 = βQ2 = 100。試研判電晶體 Q1的集極電流比較低的時間點：


(A) 0
(B) t1
(C) T
(D) t2

參考答案

答案：C
難度：非常簡單1
統計：A(0),B(0),C(1),D(0),E(0)
