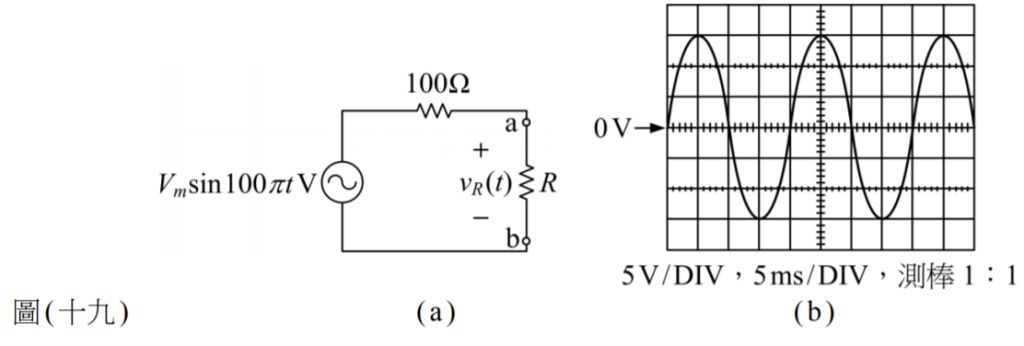

36. 如圖(十九)( a )所示之交流電壓量測電路，使用示波器測得 a、b 兩端之波形如圖(十九)( b )所示，當改用三用電表 ACV 檔量測 a、b 兩端電壓時讀值約為何？
(A) 9.5V
(B) 10.6V
(C) 13.5V
(D) 15.0V
