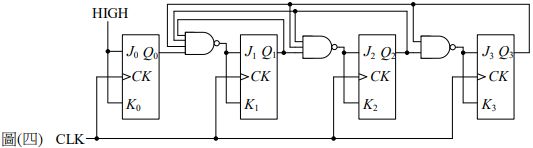

7.圖(四)電路為使用JK正反器組成之計數器，若Q3Q2Q1Q0的初始狀態為0000且CLK適當觸發，則輸出序列(Q3 Q2 Q1 Q0 ) 轉成 10 進制後的數值變化，下列何者正確？


(A) 0 → 15 → 14 → 13 → 10 → 5 → 10 → 5 …
(B) 0 → 5 → 10 → 15 → 10 → 5 → 0 → 5 …
(C) 0 → 15 → 14 → 13 → 12 → 11 → 10 → 9 …
(D) 0 → 15 → 10 → 5 → 10 → 15 → 10 → 5 …

參考答案

答案：A
難度：困難0.318
