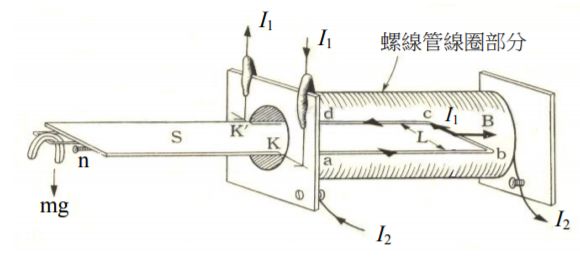

7 . 電 流 天 平 的 主 要 裝 置 包 括 螺 線 管 、 電 流 天 平 (含 U 型 電 路 )、 直 流 電 源 供 應 器 、 滑 線 可 變 電 阻及 安 培 計 等 。 電 流 天 平 的 構 造 示 意 圖 如 圖 所 示 。 令 螺 線 管 所 載 電 流 稱 之 為 I2、 U 型 電 路 上 的電 流 稱 之 為 I1、 U 型 電 路 的 寬 度 L = 1 0 . 0 c m、 天 平 前 端 所 掛 的 小 重 物 重 量 為 m g。 載 流 螺 線管 內 部 的 磁 場 {B}正 比 於 電 流 (I2 )， 即 B = α I2。 小 明 利 用 電 流 天 平 裝 置 ， 測 量 比 例 常 數 α 。

他 將 小 重 物 的 重 量 固 定 為 5 0 毫 克 重 。 實 驗 時 ， 他 將 螺 線 管 電 流 I2 作 為 主 變 數 ， 電 流 天 平 電流 I1 作 為 應 變 數 ， 量 得 在 平 衡 時 ， I1 與 I2 的 關 係 數 據 ， 如 下 表 所 示 。

試 問 比 例 常 數 α 的 數 值 為 何 ？ (α 的 單 位 為 特 士 拉 /安 培 )
(A) 1.3✖ 10-3
(B) 1.5 ✖10-2
(C)  4.5✖ 10-2
(D) 2.4 ✖10-1
(E) 8.5✖ 10-1
