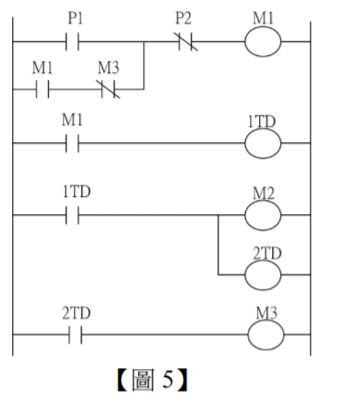

15.圖 5 為順序控制電路圖，其中 P1 與 P2 為配備常開式接點(N.O)的按鈕，1TD 為延遲 5秒導通的計時繼電器，2TD 為延遲 10 秒導通的計時繼電器，M1 ~ M3 則為一般繼電器。當操作員按下 P1 按鈕後，請問下面描述何者有誤：


(A)繼電器 M2 連續被激磁的時間可達 10 秒
(B)繼電器 M1 線圈被激磁後，按下 P2 按鈕可中斷 M1 激磁
(C)約 10 秒後繼電器 M3 線圈會被激磁
(D)繼電器 M3 被激磁後會中斷 M2 激磁狀態

參考答案

答案：A
難度：非常困難0
統計：A(0),B(0),C(1),D(0),E(0)

用户評論

【HOOMIA】評論

C

【朱冠亘】評論

c    +1

【詹姆士棒棒】評論

C+1這題答案給1很奇怪，P1按下，M1 ON，1TD要五秒後觸發M2及2TD，2TD ON後過十秒M3 ON，切斷M1。怎麼看都要15秒M3才會被激磁@@
