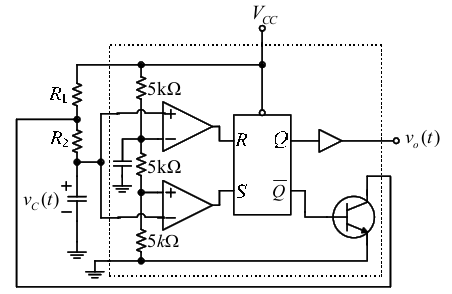

35. 圖(二十)為 555 IC 的典型方波產生器電路，其輸出方波信號的週期為 T=T+ +T-，其中T+和 T-分別為正負電位的時間。令工作週期=(T+ /T)×100%，試問下列何種 R1和 R2的組合可得工作週期=75%的週期性方波信號？


(A) R1=1kΩ，R2=2kΩ
(B) R1=2kΩ，R2=1kΩ
(C) R1=1kΩ，R2=3kΩ
(D) R1=3kΩ，R2=1kΩ

參考答案

答案：B
難度：適中0.5
統計：A(1),B(5),C(0),D(2),E(0)
