問題詳情

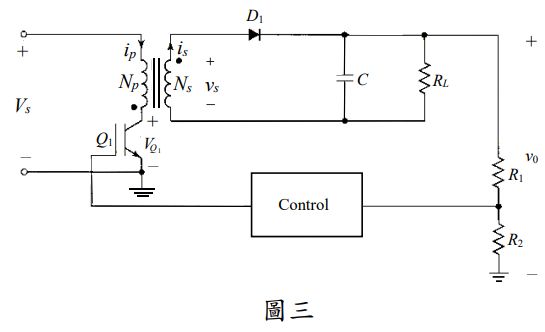

三、如圖三所示返馳式轉換器(flyback converter)電路,其中變壓器匝數比
、電阻性負載
=0.8Ω、平均輸出電壓Vo = 24 V、二極體 D1之導通壓降(on-state voltage drop)為
=0.7 V、電晶體Q1之導通壓降、切換頻率與導通率(duty ratio)分別為
=1.2 V、 f =1.5 kHz與 D = 0.75,設變壓器損耗及負載電流漣波均可忽略,試求電晶體Q1上之平均電流
與峰值電流
,以及初級側激磁電感 Lp 與電路轉換效率
。(25 分)
參考答案
