36. 有關剖視圖特性與畫法的敘述，下列何者正確？

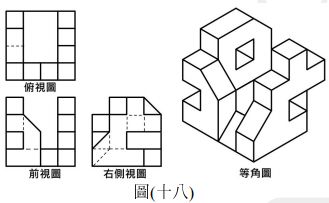

(A) 一物體之三視圖及等角圖如圖(十八)所示，若以正交(與物體呈水平或垂直)且不轉折的割面式分別平直剖切，則圖(十九)為該物體可能產生的剖面視圖
(B) CNS3 , B1001 剖視圖中之割面線表示剖切的位置，其畫法為兩端及轉折處為粗實線，中間以細鏈線連接，兩端需伸出視圖外約 20 mm
(C) CNS3 , B1001 剖視圖中被剖切之部分需繪製剖面線，其畫法避免與外形線(輪廓線)互相平行亦不可互相垂直，通常最常採用與主軸或物體外形成 30°等距之細實線繪製
(D) 如圖(二十)為半剖視圖的畫法，其特色為可同時顯示對稱物體內部結構與外表的形狀
參考答案
答案：A
