問題詳情

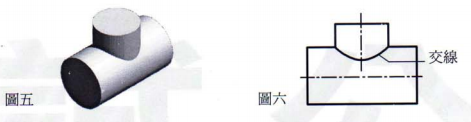

37.製圖中，圓柱體與圓柱體相交會時會產生交線，為了節省製圖時間，這種類型的交線可以不依投影線法繪製。若以下列物件之立體圖(圖五)及投影圖(圖六)為例，則那一個繪製原則較正確？
(A)上方圓柱體直徑與下方圓柱體直徑一樣時，可以用圓滑曲線取代
(B)上方圓柱體直徑比下方圓柱體直徑略小時，可以用直線取代
(C)上方圓柱體的直徑非常小時，可以直接畫直線
(D)上方圓柱體直徑與下方圓柱體直徑一樣時，可以直接畫水平直線。 圖五 圖六
參考答案
答案：C
難度：非常困難0.166667
統計：A(14),B(4),C(7),D(11),E(0)
