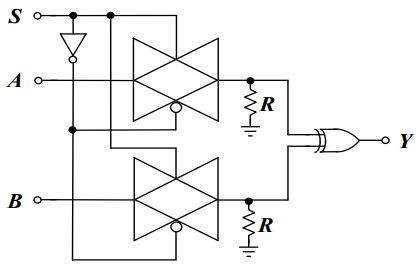

49. 下圖所示數位傳輸閘邏輯網路，R=5 kΩ


【題組】

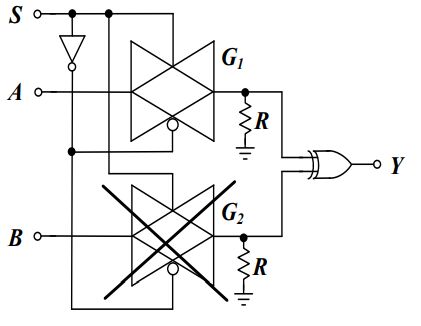

50. 接續第 49 題，當傳輸閘 G2壞掉，變成斷路，下列敘述何者正確：


(A)當 S=0，A=0，B=1，輸出 Y=1
(B)當 S=0，A=0，B=1，輸出 Y=0
(C)當 S=1，A=0，B=1，輸出 Y=1
(D)當 S=1，A=0，B=1，輸出 Y=0

參考答案

答案：D
