13 有一放大器電路如下圖所示，放大器 U1 為理想運算放大器，其輸出電壓範圍侷限在 +10 V 與 -10 V 之間，二極體 D1、D2 順向電壓均為 0.7 V，電阻 R1、R2、R3 均為 1

問題詳情

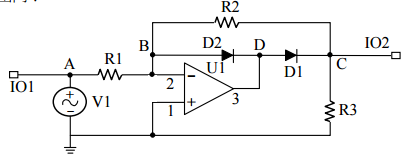

13 有一放大器電路如下圖所示，放大器 U1 為理想運算放大器，其輸出電壓範圍侷限在 +10 V 與 -10 V 之間，二極體 D1、D2 順向電壓均為 0.7 V，電阻 R1、R2、R3 均為 1 kΩ，交流電源 V1 = 5 V，試問節點 C 的輸出電壓 VC應落在下列何範圍內？

(A) 5.0 V

VC
(B) 4.2 V

VC < 5 V
(C) 3.5 V

VC < 4.2 V
(D)VC < 3.5 V

答案：D
難度：困難0.309091
統計：A(14),B(7),C(6),D(17),E(0)
