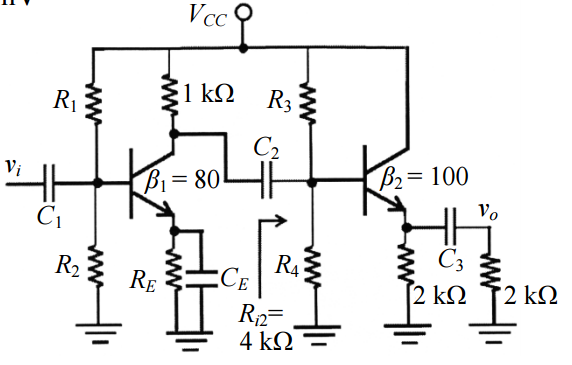

33 由 β1 = 80 及 β2 = 100 的電晶體 Q1 及 Q2 所構成 RC 串級放大電路如圖，第 1、第 2 單級放大電路的基極直流偏壓電流 IB1 與 IB2均為 25 μA，且測得 Ri2 = 4 kΩ，決定該串級放大電路的總電壓增益大小約為多少？熱電壓 VT = 25 mV。
(A)64
(B)80
(C)124
(D)160

參考答案

答案：A
難度：適中0.5
統計：A(0),B(0),C(0),D(0),E(0)

用户評論

【劉政文】評論

求解

【Hodo (Hodo)】評論

第一個算不出精確解只要算出來ＡＶ1AV1x AV2(cc略小於1) 答案只有Ａ

【asd113038】評論

Av1=gm1*(1//4)                     B+1 AV2= ------------------------             Rpi2+(B+1)*(2//2)gm1=25uA*80/25mV=80Rpi2=25mV/25uA=1k答案帶進去就出來了
