3 下圖電路中，理想運算放大器之電源電壓為±15 V，請問流過 100 Ω 電阻之電流 IL為多少？(A)5 mA(B)3 mA(C)2 mA(D)1 mA

問題詳情

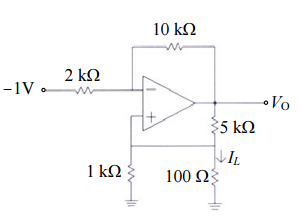

3 下圖電路中，理想運算放大器之電源電壓為±15 V，請問流過 100 Ω 電阻之電流 IL為多少？
(A)5 mA
(B)3 mA
(C)2 mA
(D)1 mA

答案：D
難度：簡單0.822785
統計：A(8),B(1),C(5),D(65),E(0)

【年級】幼稚園下

【評論內容】4F Vo 應為 6V1+5 少加一個V1了

【年級】高一下

【評論內容】算出 Vo = ( -5V )後，讓 5K 跟 ( 0.1K // 1K ) 分壓求V+再用(V+) / (0.1K) 算出0.1K上的電流 ----- 此方法，大約0.9mA多左右這樣比較快，不用列節點方程式

【年級】幼稚園下

【評論內容】4F Vo 應為 6V1+5 少加一個V1了

【年級】高一下
