問題詳情

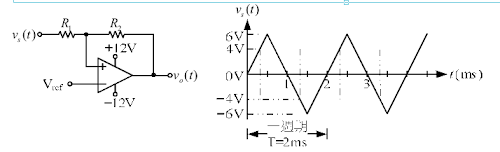

施密特觸發電路的應用之一，是可以藉由其磁滯效應( hysteresis effect)將輸入的週期性信號轉換成週期性方波信號輸出。圖(十九)電路中，假設運算放大器的輸出正負飽和電壓

 ，輸入電壓vs(t)為一週期性三角波信號， R2 = 3R1 且 Vref =0V時，

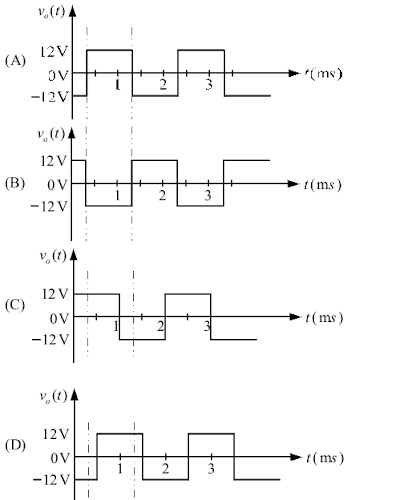

【題組】33. 下列何者為正確的輸出電壓信號 v0(t) ？(圖中的垂直虛線為時間的參考對齊線)

參考答案

答案：A
難度：適中0.444444
統計：A(4),B(2),C(1),D(1),E(0)
