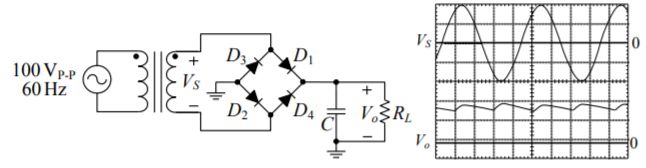

▲閱讀下文，回答第 31-32 題圖(十七)左側為交流電源轉換成直流電源的電路，包含變壓器、全波整流器與電容濾波器，此圖右側為 VS及 VO的波形，其中 VS之最大值為 10 V，最小值為 – 10V。
【題組】31. 若二極體為理想二極體，則每個二極體所承受的逆向峰值電壓(PIV)約為：
(A) 5V
(B) 10V
(C) 15V
(D) 20V
▲閱讀下文，回答第 31-32 題圖(十七)左側為交流電源轉換成直流電源的電路，包含變壓器、全波整流器與電容濾波器，此圖右側為 VS及 VO的波形，其中 VS之最大值為 10 V，最小值為 – 10V。
