問題詳情

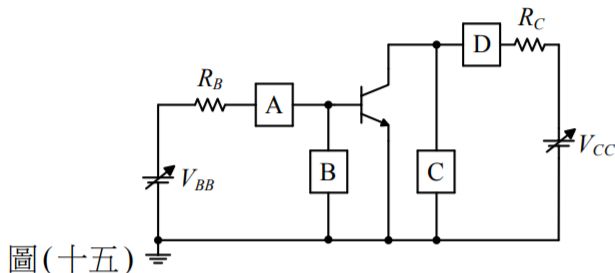

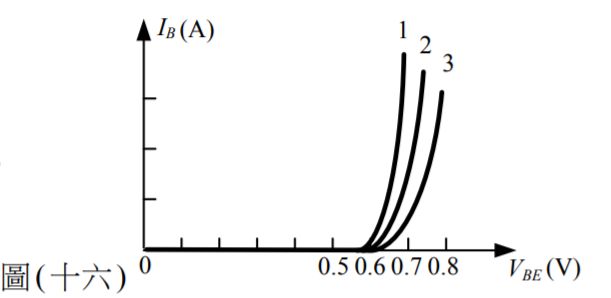

30. 實作圖(十五)之電路以繪製輸出特性曲線，A、B、C、D為量測儀表，繪製成如圖(十六)所示的3條曲線，請選出錯誤的描述 。
(A) 若曲線1、2、3各自對應的是在工作溫度T1 ,T2 ,T3所量得的結果，則T1＜T2＜T3
(B) 儀表A與D可以是電流表
(C) 儀表B與C可以是示波器或電壓表
(D) 此電路架構為共射極組態

參考答案

答案：A
難度：非常簡單1
統計：A(1),B(0),C(0),D(0),E(0)
