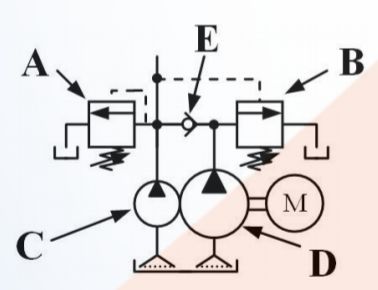

74. 如下圖所示，有一組油壓系統供應泵浦，如 C 元件輸出流量 5 l/min、D 元件輸出流量 30 l/min、A閥件設定壓力 100 kgf/cm2、B 閥件設定壓力 20 kgf/cm2，用來驅動一支鑽孔油壓缸(ψ63×30×200)使其有一半行程為快速移動、另一半慢速移動，在鑽削行程下列敘述哪些正確？
(A)慢速移動速度為1.60
(B)慢速移動速度為 2.08 m/min
(C)快速移動速度為 11.23
(D)快速移動速度為 14.53。
