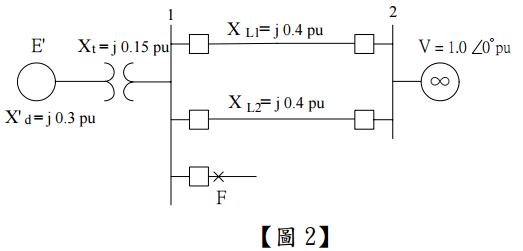

三、一部 60 Hz 之同步發電機，其直軸暫態電抗為 0.3 pu、慣量常數(inertia constant) H 為 5.5MJ/MVA，透過電抗為 0.15 pu 之升壓變壓器及兩條電抗均為 0.4 pu 之輸電線連至電壓為1.0∠0° pu 之無限匯流排(infinite bus)，如下【圖 2】所示(圖中所有電抗值均採相同系統基準值)。發電機傳送至無限匯流排之視在功率(apparent power)為 Pe = 0.8 pu 及 Q = 0.074pu。現假設圖中另一條加壓線路(無傳送電流)於送電出口端 F 點發生三相短路故障，在其開關設備動作隔離故障後，未發生故障之兩條輸電線仍維持送電。(請計算至小數點後 5位，以下四捨五入)
【題組】(一)求故障發生前之功率角方程式(power-angle equation) ? （5 分）
