問題詳情

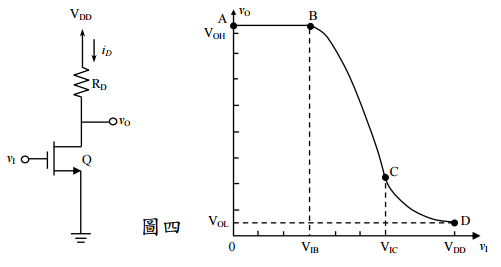

四、如圖四所示為一邏輯反相器（logic inverter）電路及其電壓轉換特性（VTC）。B 點為 MOS 電晶體工作在截止（cut-off）區與飽和（saturation）區的交界點，C 點為飽和區與三極管（triode）區的交界點。電晶體在飽和區及三極管區之 iD 式分別為
， 在 此 不 計 通 道 調 變 效 應 。 若 知
求：
【題組】 ⑴ VIB 及 VOH 的值。（8 分）
參考答案
答案：B
難度：非常簡單0.947955
統計：A(4),B(255),C(5),D(3),E(1)
