問題詳情

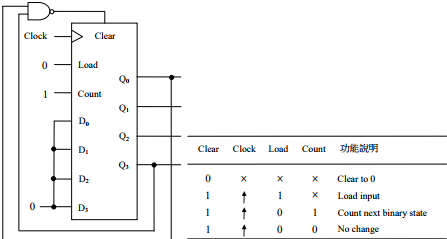

8 Module-N 計數器如下圖所示，其中(D3D2D1D0)2表示資料輸入位元，(Q3Q2Q1Q0)2表示資料輸出位元，其餘控制位元具有下表之操作特性，試問該計數器為何種計數器？


(A)Module-9 計數器
(B) Module-10 計數器
(C) Module-15 計數器
(D)Clock Clear -16 計數器

參考答案

答案：A
難度：適中0.5
統計：A(0),B(0),C(0),D(0),E(0)

用户評論

【用戶】林孟聰

【年級】

【評論內容】                當Q3到Q0都為0即Q3=Q0=0時，兩個NAND=1 故 clear=1 count=1 load=0 執行數下個即0001 一路執行至1001 CLEAR=1NAND 1=0 故clear=0 count=1 load=0 執行清零。但是這樣不是Model 10嗎?  有0000~1001 共10種狀態阿?                                     now                                                                          nextQ3Q2Q1Q0Q3Q2Q1Q00000000100010010001000110011010001000101010101100110011101111000100010011001...
