問題詳情

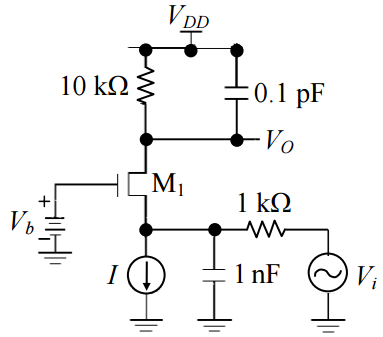

39 如圖所示電路，若 MOSFET 操作在飽和區（Saturation Region）且轉導值（gm）為 1 mA/V，忽略其輸出阻抗（ro），該放大器之高頻 3-dB 頻率（ωH）為何？
(A) 1 GHz
(B)20 MHz
(C)1.59 MHz
(D)318 kHz

參考答案

答案：D
難度：適中0.415385
統計：A(13),B(10),C(41),D(54),E(0)

用户評論

【祈雨】評論

不會波德圖gg....

【OZAKI】評論

有高手能求這一題嗎?

【edison95204】評論

個人淺見: 此題有瑕疵 高頻3dB 影響電容 Cgs Cgd 端看題目 C1=1nF C2=0.1PF 似乎不是晶體內部電容題目也未說明 則此題應為低頻3dB 答案為(C) 1.59M若題意C1 C2 為 Cgs Cgd 答案為 (D) 318K(高頻響應 低通電路 影響電容為 Cu C拍 Cgs Cgd)(低頻響應 高通電路 影響電容 旁路 耦合)本人端看題目電容應不為 Cgs Cgd 只好死馬當活馬醫
