39 如圖所示之非穩態電路，輸出 vo的飽和電壓在 ± 10 V，其 R1 = 100 kΩ，R2 = R = 1 MΩ 且 C = 0.01 μF，試問電容器上的電壓由某一負臨界電壓（thresho

問題詳情

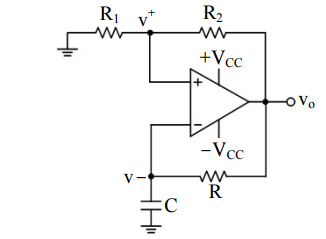

39 如圖所示之非穩態電路，輸出 vo的飽和電壓在 ± 10 V，其 R1 = 100 kΩ，R2 = R = 1 MΩ 且 C = 0.01 μF，試問電容器上的電壓由某一負臨界電壓（threshold voltage）轉換到下一個正臨界電壓約需花多少時間？

(A) 1.825 ms
(B) 3.650 ms
(C) 8.33 ms
(D) 16.66 ms

答案：A
難度：非常困難0
統計：A(0),B(0),C(1),D(0),E(0)

【liouyo】評論

更快方法提供給大家從負臨界電壓轉換到下一個正臨界電壓約花多少時間整個週期T=2RC ln (1+2R1/R2)負臨界電壓轉換到下一個正臨界電壓=整個週期的一半 T/2= RC ln (1+2R1/R2)帶入即得1.825ms

你這樣不就是背公式嘛題目變化要怎辦@@？
