問題詳情

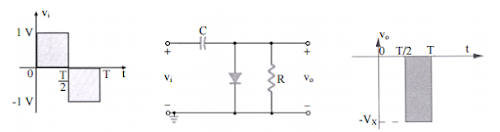

4 輸入方波訊號v i經過圖中電路處理後（二極體是理想二極體），輸出電壓vo波形中的VX為何？


(A) 1 V
(B) 2 V
(C) 3 V
(D) 4 V

參考答案

答案：B
難度：簡單0.833333
統計：A(6),B(85),C(0),D(3),E(0)

用户評論

【lexmvrk】評論

不懂

【asd113038】評論

在正半週 D ON VO=0V  而且電容會充電=1V在負半周 D OFF VO=VI-VC 所以VX=-2V
