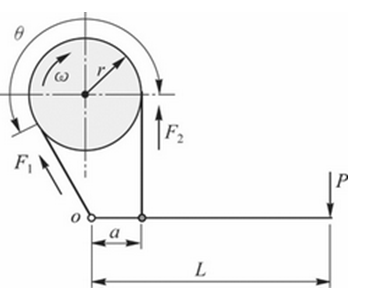

930.如圖所示，有一帶制動器，輪鼓半徑r＝10cm，順時針方向旋轉ω＝150rpm，L＝60cm，a＝20cm，θ＝270°，μ＝0.3，F1＝80N，則下列有關施於桿端之力P與扭力矩T，何者最適當？(註：π≒3.14，e1.413≒4)


(A)P＝10.5N　
(B)P＝6.7N　
(C)T＝700N-cm　
(D)T＝800N-cm。

參考答案

答案：B
難度：適中0.635294
統計：A(8),B(108),C(48),D(6),E(0)

用户評論

【叡】評論

怎麼算

【叡】評論

怎麼算

【叡】評論

怎麼算

【劉翊凱】評論

緊邊張力Ｆ1和鬆邊張力Ｆ2的關係Ｆ1/Ｆ2=eμθF2=80（分子）除以0.3*270*π/180（分母）=80/1.413(e1.413≒4) 所以Ｆ2＝20求Ｐ 對支點力矩Ｆ2(20)*a(20)-P*L(60)=Ｐ=6.66N(四捨五入)求Ｔ  Ｔ＝Ｆ*rF=F1(80)-F2(20)=60NT=60*10=600N-cm答案選Ｂ＝6.7N
