22. 製圖儀器的正確使用，將提高繪圖的準確性與效率，下列有關儀器使用之敘述，何者正確？
(A) 一般使用鉛筆繪製工程圖以採用中質類(3H-B)筆芯為居多，繪直線時，鉛筆與紙面的傾斜角度約 45°並緩慢轉動筆桿以使線條粗細一致

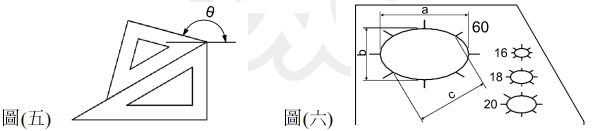

(B) 利用一組三角板配合丁字尺使用，如圖(五)畫出的斜線角度 θ 為 135 度
(C) 繪製半徑 25~120 mm 之圓或圓弧可使用普通圓規，使用時應將圓規針腳稍長於筆腳，稍向畫線方向傾斜，並逆時針旋轉畫出圓弧
(D) 模板是製圖時的輔助工具，如圖(六)之橢圓板專用於畫等角圖之等角圓，板上的號數代表圓的直徑尺度，指的長度即為圖上 c 之尺度
參考答案
答案：D
