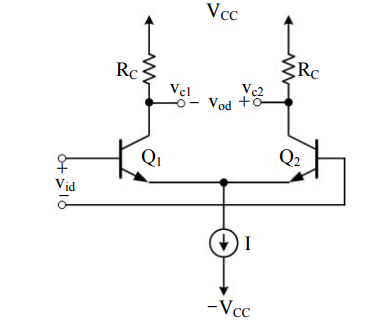

11 如圖為雙極性差動式放大器，已知電晶體 Q1和 Q2的基極內電阻 rπ、射極內電阻 re、轉導 gm、共基極電流增益 α 和共射極電流增益 β» 1 等參數均相同，試求差動增益 Ad = vod

問題詳情

11 如圖為雙極性差動式放大器，已知電晶體 Q1和 Q2的基極內電阻 rπ、射極內電阻 re、轉導 gm、共基極電流增益 α 和共射極電流增益 β» 1 等參數均相同，試求差動增益 Ad = vod /vid之值？

(A) RC/rπ
(B) RC/2rπ
(C) RC/re
(D) RC/2re

答案：C
難度：非常困難0
統計：A(0),B(0),C(0),D(1),E(0)

說別人怪，不如說出你想法給大家參考。這樣才有意義

【lexmvrk】評論

不懂
