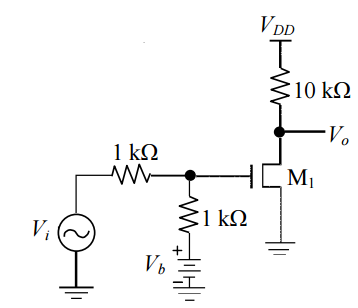

23 如圖所示電路,若 MOSFET 操作在飽和區(Saturation Region)且轉導值(gm)為 1 mA/V,輸出阻抗(ro)為 10 kΩ,其增益值 Vo / Vi為何?
(A)10 V/V
(B)5 V/V
(C)2.5 V/V
(D)1.25 V/V
參考答案
答案:C
難度:適中0.444444
統計:A(15),B(41),C(52),D(1),E(0)
用户評論
【用戶】李 德
【年級】高一下
【評論內容】Vi*[1k/(1k+1k)]*gm*(10k//10k)
【用戶】李 德
【年級】高一下
【評論內容】Rs和Rg 容易忘記分壓,Rd和ro也是 ...
