問題詳情

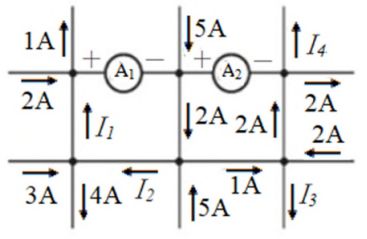

11 一串並聯電路，流進/流出各個節點的分支電流如圖所示，其中 A1 及 A2 為電流錶，求 A2 之指示值為多少安培（A）？
(A)3
(B)6
(C)9
(D) 12
參考答案
答案：C
難度：簡單0.8
書單：沒有書單，新增
難度：簡單0.8
書單：沒有書單，新增
用户評論
【牛奶】評論
克西荷夫電流定律 : 單一節點 流進去的電流=流出的電流I2=5+2-1=6AI1=6+3-4=5AI3=2-2+1=1AA1=5+2-1=6A(左至右)A2=6+5-2=9A
