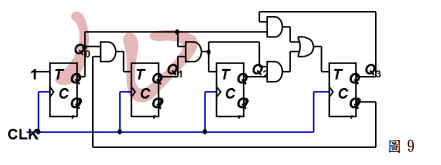

32. 如圖 9 為 T 正反器所組成的電路，若輸入端加 1MHz 的方波，則輸出 Q3 端的信號頻率為多少？


(A)10kHz
(B)64kHz
(C)100kHz
(D)128kHz

參考答案

答案：C
難度：困難0.333333
統計：A(2),B(0),C(2),D(0),E(0)

用户評論

【用戶】蘇su

【年級】小二下

【評論內容】所有狀態畫出來後，得知此電路為除10計數器Q3 的週期=Q0的1/10倍=1M/10=100kHz
