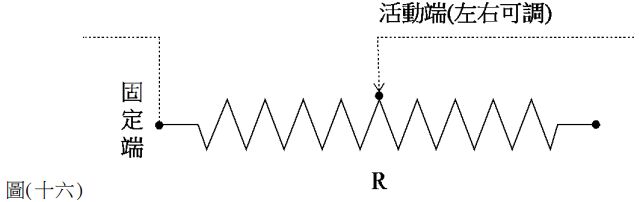

38. 可變電阻的設計是利用活動電極接觸在線性電阻不同位置上，使得電阻量值與長度成正比，例如最大電阻為R活動端調至一半時電阻即為R/ 2，圖(十六)為示意圖，最大電阻值為 R 的可變電阻與電壓為 V 之直流電源串聯可得通過最小電流為 I。若電源電壓 V 輸出不變，取最大電阻為 R 的兩個可變電阻，設計成可得到 4 I 電流值的電路，則下列連結方式何者正確？


(A) 兩個可變電阻分別調整至R/4，以串聯方式進行連結
(B) 兩個可變電阻分別調整至R/2，以並聯方式進行連結
(C) 一個可變電阻為R、另一個可變電阻調整至R/ 3，以串聯方式進行連結
(D) 一個可變電阻調整至R/ 12、另一個可變電阻調整至R/6，以並聯方式進行連結

參考答案

答案：B
難度：計算中-1
