問題詳情

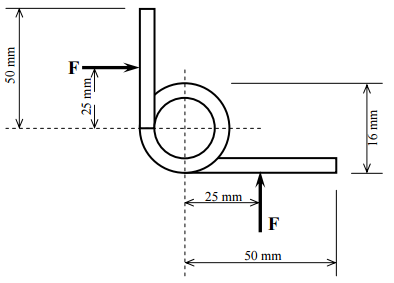

一、下圖所示為一扭力彈簧(Torsion Spring),該彈簧是由直徑 1.80 mm的琴鋼線(Music Wire)製成,總共有 4.25 圈。該彈簧的降伏強度Sy = 1537 MPa,彈性模數(Modulus of Elasticity)E = 207 GPa,剛性模數(Modulus of Rigidity)G = 79.3 GPa;應力集中係數

 。請計算該彈簧所能承受的最大負荷F為何?(下圖僅為示意,尺寸大小未按比例。)(25 分)

參考答案
