問題詳情

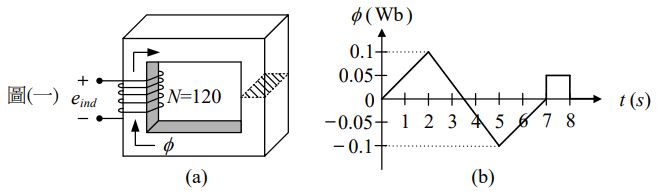

1. 如圖(一)(a)所示之繞有 120 匝線圈之鐵心，鐵心內之磁通波形如圖(一)(b)所示，則線圈兩端的感應電勢 ( eind ) 波形為何？


(A)


(B)


(C)


(D)

參考答案

答案：B
難度：簡單0.643
書單：沒有書單，新增

用户評論

【何建昌】評論

根據b圖磁通在1~2秒時磁通變化量是正值故根據法拉第公式此時的感應電勢應為正值磁通在3~5秒時磁通變化量是負值故根據法拉第公式此時的感應電勢應為負值磁通在5~7秒時磁通變化量是正值故根據法拉第公式此時的感應電勢應為正值磁通在1~2秒時磁通變化量是正值故根據法拉第公式此時的感應電勢應為正值磁通在7~7秒時磁通變化量是0故根據法拉第公式此時的感應電勢應為0
