二、托架 ABCD 是由垂直桿 AB（ L = 2 m ） 、平行於 x 軸之 BC 桿（ a = 1.2 m ）及平行於z 軸之 CD 桿 b = 0.8 m ）（ 所組成，如圖二所示。外力 P =
問題詳情

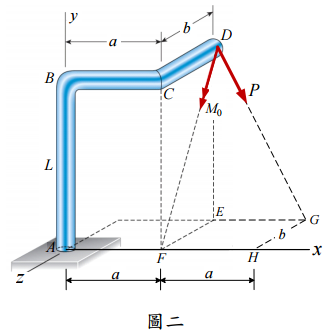

二、托架 ABCD 是由垂直桿 AB（ L = 2 m ） 、平行於 x 軸之 BC 桿（ a = 1.2 m ）及平行於z 軸之 CD 桿 b = 0.8 m ）（ 所組成，如圖二所示。外力 P = 15 kN 作用於 D 點指向 G 點；力矩 M 0 = 2 kN ⋅ m 作用於 D 點指向 F 點。求在 A 點截面上的軸力大小、剪力大小、彎矩大小及扭矩大小。 （25 分）
