問題詳情

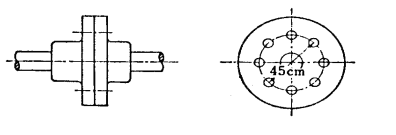

1、 如下圖之法蘭式聯軸器，利用 12 支相同螺栓平均承受剪力來傳遞 70,000 Nm (牛頓‧米)之扭力，螺栓分佈之節圓直徑為 45 cm，若螺栓之容許剪斷應力為 40 N/mm2 ，則螺栓之最小直徑為何？


(A) 9.1 cm
(B) 2.9 cm
(C) 2 cm
(D) 5.8 cm

參考答案

答案：B
難度：適中0.630769
統計：A(8),B(41),C(8),D(7),E(0)

用户評論

【用戶】Fighting

【年級】高一上

【評論內容】70000000=F*225F=311111 N單位螺栓平均承受 311111/12=25926 N40=25926/AA=648.15 mm^2求得d=28.7mm=2.87cm

【用戶】Fighting

【年級】高一上

【評論內容】螺栓分佈之節圓半徑225mm

【用戶】Fighting

【年級】高一上

【評論內容】70000000=F*225F=311111 N單位螺栓平均承受 311111/12=25926 N40=25926/AA=648.15 mm^2求得d=28.7mm=2.87cm

【用戶】Fighting

【年級】高一上

【評論內容】螺栓分佈之節圓半徑225mm

【用戶】Fighting

【年級】高一上

【評論內容】70000000=F*225F=311111 N單位螺栓平均承受 311111/12=25926 N40=25926/AA=648.15 mm^2求得d=28.7mm=2.87cm

【用戶】Fighting

【年級】高一上

【評論內容】螺栓分佈之節圓半徑225mm
