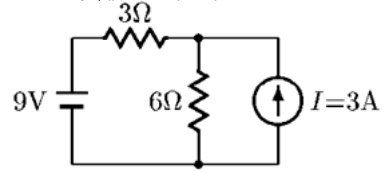

21. 如圖所示，試求6Ω電阻的端電壓為多少？


(A) 12 V
(B) 9 V
(C) 6 V
(D) 3 V

參考答案

答案：A
難度：非常困難0
統計：A(0),B(0),C(1),D(0),E(0)

用户評論

【Pengchung】評論

I1+3=I29-V/3+3=V/6 同乘618-2V+18=VV=12

【楊凱竣】評論

1.要用節點電壓法來求 所以先假設一個電流方向，3歐姆電阻往左邊的方向流，6歐姆往上流，右邊3A的電流順勢往上流動，我們依照KCL克希賀夫電流定律得知，各節電流入的電流將等於流出的電流。(左邊的電流=中間的電流+右邊的電流)2.在6歐姆的下方節點設定一個基準電壓0V，在6歐姆上方的一個節點設定一個未知的節點電壓V，所以我們可以知道，(0-V)/6就是6歐姆的電流。3.依照步驟2的假設繼續往下走，3歐姆的電流就會等於(V-9)/3，而最右邊本來就有一個3A往上的電流4.所以依照步驟1來寫出算式 (V-9)/3=(0-V)/6+3  左右兩邊同乘以6  可將算式簡化為 2(V-9)=(0-V)+18 最後可得 V=125.題目是問6Ω電阻的端電壓，所以是V-0  而剛才假設的節點V也已經算出為12了，12-0=12這就是答案了。
