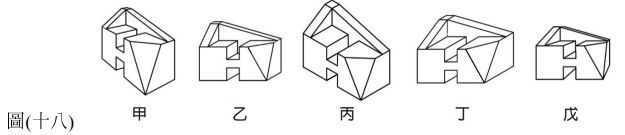

34. 投影方法有平行投影與透視投影兩大類，一物體以不同投影方法繪製其立體投影視圖甲、乙、丙、丁、戊如圖(十八)所示，平行投影之立體圖(其中有一等角圖)繪製比例皆相同，請選出與①、②、③敘述配合之選項：
①投射線彼此平行且垂直畫面
②投射線彼此平行且與畫面夾角為 63°26 "
③投射線彼此不平行且物體有一面與畫面平行


(A)①→丙，②→乙，③→丁
(B)①→丙，②→乙，③→戊
(C)①→甲，②→丁，③→戊
(D)①→戊，②→丙，③→乙

參考答案

答案：B
