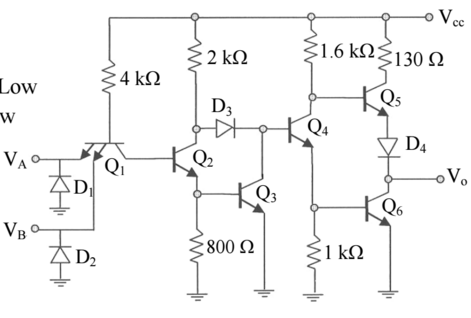

3 如圖所示，利用電晶體、二極體及電阻組成數位正邏輯電路，若VCC＝5 V且輸入電壓VA＝0 V且VB＝5 V，則下列敘述何者正確？


(A) Q2導通、Q3導通、Q4不導通、輸出電壓VO＝High
(B)Q2導通、Q3導通、Q4導通、輸出電壓VO＝High
(C) Q2不導通、Q3不導通、Q4不導通、輸出電壓VO=Low

(D)Q2不導通、Q3不導通、Q4導通、輸出電壓VO=Low

參考答案

答案：D
難度：適中0.4
統計：A(6),B(5),C(3),D(14),E(0)
