問題詳情

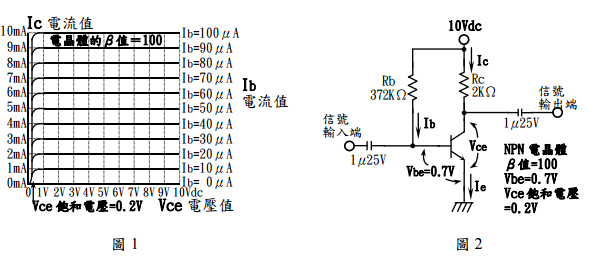

1 如圖 1、圖 2 所示，請問 (1)電晶體 Vce 的電壓值是多少? (2)如果將 Rb 372KΩ 的電阻器開路，那麼電晶體 Vce 的電壓值又是多少? (3)如果將 Rb 372KΩ 的電阻器改成 100KΩ，那麼電晶體 Vce 的電壓值又是多少? 請依照(1)、(2)、(3)的順序選擇正確的答案：
(A) 3.72V、0.2V、8V
(B) 9.3V、0V、5V
(C) 5V、10V、0.2V
(D) 0.2V、0V、5V
參考答案
答案：C
難度：困難0.25
統計：A(2),B(4),C(2),D(0),E(0)
