一、某架大型無人飛機（UAV）具有下列物理特性及氣動力特性：

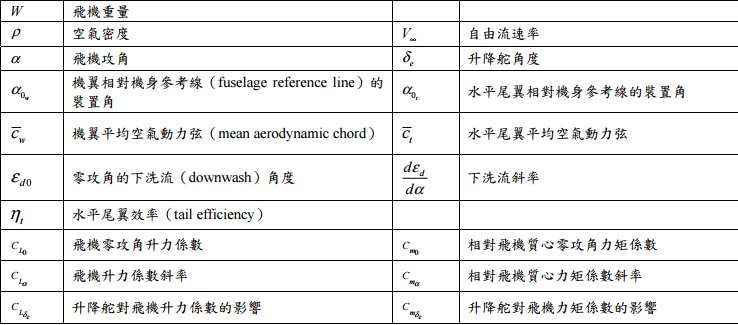

上列的符號意義為：

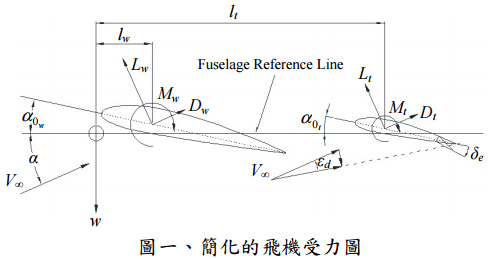

機翼及水平尾翼的升力(Lw, Lt)、阻力(Dw, Dt)及力矩(Mw, Mt)對飛機質心可以簡化成圖一所示：
假設飛機在穩態飛行（steady flight）並忽略阻力對飛機俯仰（pitch）力矩的影響及飛機飛行攻角很小，飛機的配平升力係數( CLtrim )及相對質心的力矩係數(Cm )可以表示為：
上列式(2)中新增的符號意義為：
為簡化飛機的設計，選擇在海平面（ ρ =1.225 kg / m3 ）以速率 8.58 m/sec.水平飛行，機翼及水平尾翼相對機身參考線的裝置角的設計，可使得飛機的攻角及升降舵的角度皆為零，同時，只有機翼提供升力而水平尾翼並不提供升力。假設水平尾翼的效率為 1.0 以及在水平尾翼位置的下洗流角度( εd )為：
上列式(3)中 CLW為機翼升力係數， ARw為機翼的展弦比（aspect ratio）。運用式(2)、式(3)及式(1)提供的數值計算下列各項：
【題組】⑴飛機的配平升力係數（CLtrim ）。（5 分）
