問題詳情

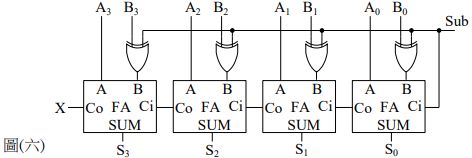

11.圖(六)為使用標準全加器(FA)所組成之加減法電路，其中A0～A3、B0～B3及Sub為輸入端，S0 ～ S3 及 X 為輸出端，則關於此電路的動作，下列敘述何者錯誤？


(A) 可執行 4 位元加法且輸出 5 位元
(B) XOR 閘可執行 1 ' s 補數
(C) 執行減法時 Sub 為 HIGH
(D) Sub 為端迴進位 ( End - around carry ) 輸入端

參考答案

答案：D
難度：困難0.263
書單：沒有書單，新增

用户評論

【Youtube: 李霖老師】評論

(D)有誤, Sub 是加減法控制輸入端Sub＝0 執行加法Sub＝1  執行減法
