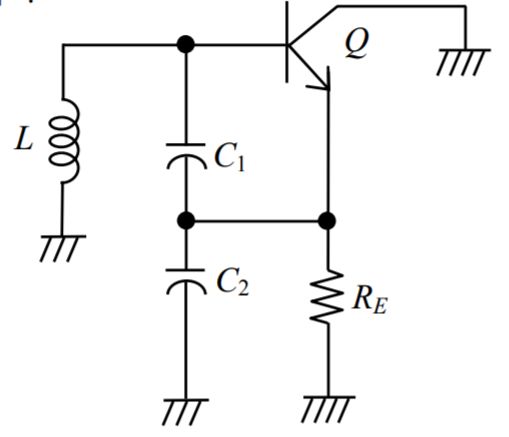

36 如圖所示為一考畢子振盪器（Colpitts Oscillator）電路，其偏壓電路並沒有畫出來。電晶體 Q 之gm = 10 mA/V，RE = 1 kΩ，L = 20 μH，C1 = 25 pF，C2 = 100 pF。假若電晶體由基極視入的阻抗大到可以忽略。求電路的振盪頻率？
(A) 3.2 MHz
(B) 8 MHz
(C) 32 MHz
(D) 80 MHz
36 如圖所示為一考畢子振盪器（Colpitts Oscillator）電路，其偏壓電路並沒有畫出來。電晶體 Q 之gm = 10 mA/V，RE = 1 kΩ，L = 20 μH，C1 = 25 pF，C2 = 100 pF。假若電晶體由基極視入的阻抗大到可以忽略。求電路的振盪頻率？
(A) 3.2 MHz
(B) 8 MHz
(C) 32 MHz
(D) 80 MHz
