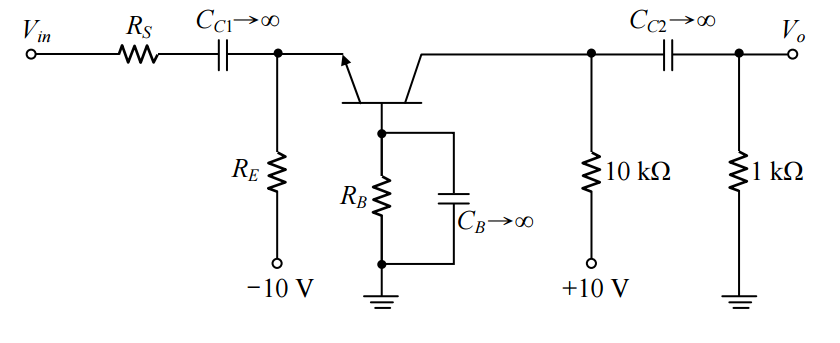

37 如圖所示之電路，假設電晶體操作在順向主動區，IC = 0.838 mA，VT = 26 mV，β = 100，Cπ = 24 pF，Cμ = 3 pF，忽略爾利（Early）與所有其他電容效應，

問題詳情

37 如圖所示之電路，假設電晶體操作在順向主動區，IC = 0.838 mA，VT = 26 mV，β = 100，Cπ = 24 pF，Cμ = 3 pF，忽略爾利（Early）與所有其他電容效應，求相關於輸出端之 3 dB 頻率為何？

(A)28.4 MHz
(B)38.4 MHz
(C)48.4 MHz
(D)58.4 MHz

答案：D
難度：適中0.5
統計：A(0),B(0),C(0),D(0),E(0)

【whales186】評論

不太懂你講的意思捏

【Hodo (Hodo)】評論

不需要知道是什麼模型題目求輸出端f 就看Vo端Cu=(1-1/AV) 大概2.98p 1/(2pi x Rout x cu) =大概61M

【edison95204】評論

樓上 Cu2算法為題型 C-E or C-S 式因 Cu有米勒效應此題為C-B式故Cu無米勒效應 Cu直接拉地輸出端 W3db=1/R'CuR'=10//1 =0.91W=1/3p*0.91k =366.3Mf=W/2拍 =366.3M/6.28 =58.3M Hz
