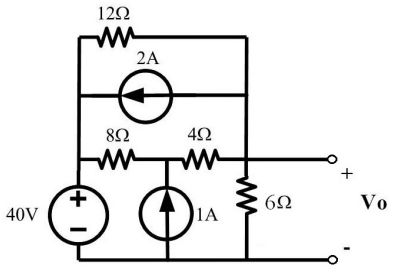

16 如圖所示之電路，求

為多少伏特（V）？


(A)8
(B) 12
(C) 16
(D) 20

參考答案

答案：C
難度：適中0.567
書單：沒有書單，新增

用户評論

【林敬昆】評論

重疊定理2A:Rth=12//(8+4)//6=3歐電流反向 Vo=(-2)*3=-6V1A:Vo沒有壓在1A兩端上 轉戴維寧1A跨阻 8//(4+12//6)=4歐姆Voc=1*4=4V分壓定理:Vo=(4*12//6)/(4+12//6)=2V40V:分壓定理Vo=40*6/((12//12)+6)=20V20-6+2=16V
