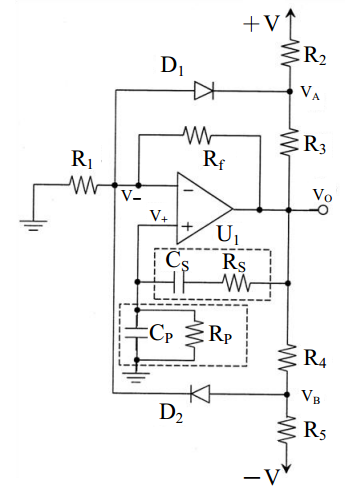

39 如圖振盪電路,U1為理想運算放大器,假設二極體導通電壓 VD0 = 0.7 V。已知 V = 15 V、R1 = 10 kΩ、Rf = 20.3 kΩ、R2 =3 kΩ、R3=1 kΩ、R4 = 1 kΩ、R5 = 3 kΩ。在放大器 U1 正端輸入設有一回授網路,其中 CS = 16 nF、RS = 5 kΩ、CP = 16 nF、RP = 5 kΩ。試求此電路輸出振盪電壓的峰對峰值(peak-to-peak value)約為多少?
(A)6 V
(B)11 V
(C)16 V
(D)21 V
參考答案
答案:D
難度:困難0.301075
統計:A(7),B(18),C(19),D(28),E(0)
用户評論
【用戶】劉政文
【年級】高一上
【評論內容】這題好複雜...直接跳過XDD求解...
