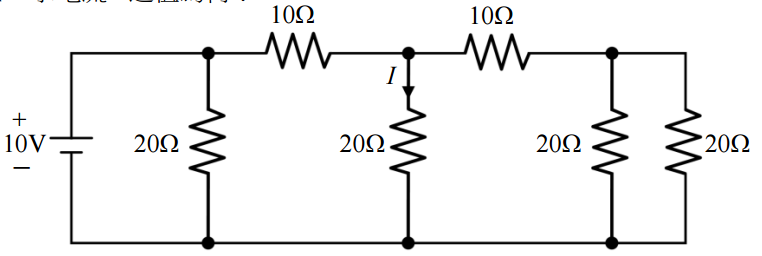

24 如圖示之電路，求電流 I 之值為何？
(A) 1 A
(B) 1/8 A
(C) 1/2 A
(D) 1/4 A
參考答案
答案：D
難度：簡單0.855072
統計：A(7),B(7),C(26),D(236),E(0) #
個人：尚未作答書單：節點電壓法
用户評論
【溫方方】評論
電阻全部並起來會變成 (10V,10歐姆) 退一層變成 10V,10歐姆// 10+10歐姆 ，並聯電壓相等 , 後面的10+10歐姆各得5V , 再退一層 得5/20 =1/4A
【jetaineo】評論
10/10*(10//20//(10+20//20))=1*5=5V5/20=0.25A
