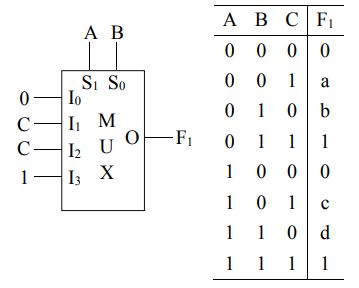

2 下圖是一個多工器（multiplexer），包含兩個選擇輸入（selection inputs）S1和 S0、四個資料輸入（data inputs）I3~ I0、一個輸出 F1及其真值表（truth table）。則表中的（a, b, c, d）值應為何？
(A)（0, 0, 1, 1）
(B)（0, 1, 0, 1）
(C)（1, 0, 1, 0）
(D)（1, 1, 0, 0）
