39. 偏心軸零件之尺度標註，下列何者為正確？

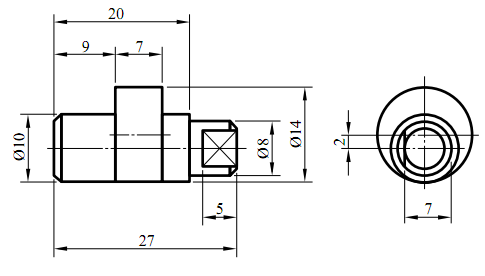

(A)

 註：未標註之去角尺寸為1 × 45°

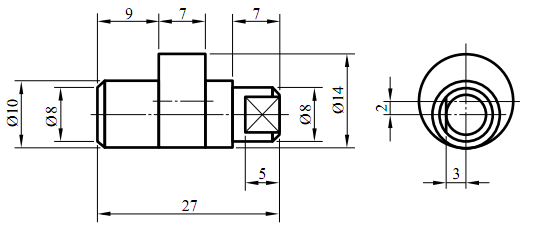

(B)

註：未標註之去角尺寸為1 × 45°

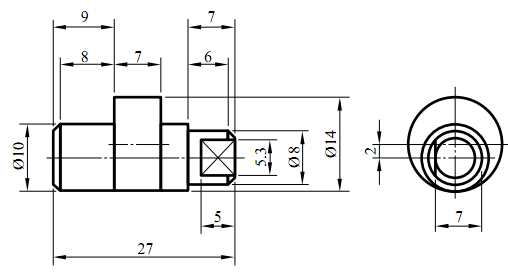

(C)

註：未標註之去角尺寸為1 × 45°

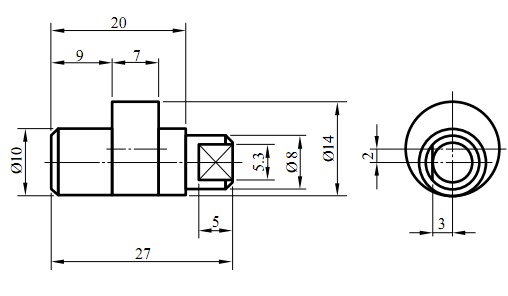

(D)

註：未標註之去角尺寸為1 × 45°

參考答案

答案：A
難度：困難0.361789
統計：A(89),B(48),C(37),D(72),E(0)

用户評論

【Akazukin】評論

A是正解沒錯B左邊的已經標示倒角 標8是多此一舉C同B 不必標倒角尺寸最後C和D都犯了一個錯 就是前視圖的平面處沒有人標寬度的如果有考過機械加工丙級應該就知道車床件上要銑平面是Z軸對刀後進給深度 所以應該像A和B一樣標在側視圖上 以表示加工量

【asdasd789tw】評論

為什麼是a
