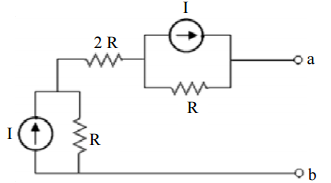

15 如圖，求由 a、b 兩點之間視入的戴維寧等效電壓為何？


(A)IR
(B)2 IR
(C)4 IR
(D)-IR

參考答案

答案：B
難度：簡單0.862797
統計：A(8),B(327),C(41),D(3),E(0) #
個人：尚未作答書單： 戴維寧定理與諾頓定理與推導、戴維寧定理之解析、戴維寧定理之解析

用户評論

【jetaineo】評論

(IR+IR)/(R+2R+R)=I/2I/2*(4R)=2IR

【聞腋のßö¥】評論

V=IR先電流源變電壓源再來變這樣 路徑圖：b-R-IR(-V+)-2R-R-IR(-V+)-a串聯：電壓升 = 電壓降2V (2*IR) = 4IR (I*4R)V=2IR

【能把握的只有現在】評論

提示：電流源換成電壓源
